中国製無線機はいかに？

[おがた]

　実験というか、確認してみました。

手持ちのTH-45Gに
１．KTEL純正ハンディー機用ケーブル
２．自作ケーブル

の２つを取り付け、受信時に音量の違いを確認しました。その結果、明らかに１．のほうが大きいでした。やっぱりダイナミックマイク用に
アンプが入っていたのですね。当然といえば当然ですが・・・

ということで、中華リグにKTELのマイクを取り付けるにはアンプが必須ということになります。

Elekitの800円アンプ
http://www.elekit.co.jp/product/4e542d35

もしくは秋月の高感度マイクアンプキットをベースにダイナミックマイク用に改造のいずれかを考えています。
http://akizukidenshi.com/catalog/g/gK-05757/

[hagetats]

はたまた听不懂観不懂ですが 、
基盤sizeを比較すると、秋月製はElekitの1/2の大きさですね。
よりコンパクトに納まる可能性大だけど、改造が必要なのですか？

なお、
秋月電子＠アキバで部品調達が必要ならば、ご指示ください。（職場から徒歩15分程度）
サクっと、業務の合間に（サボってとも言いますな）買出しに行ってきヤス。
けど、品番等を事細かにご指示くださいね。小学生の買い物なみに
泥酔していなければ、当日中にoga-tecラボにお届け可能です。

[おがた]

お言葉に甘えさせていただきまして、別途、携帯にメールさせていただきました。

基板のサイズも重要ですが電源をどうするかが問題だったりします。

[msota]

私はアイコムのちょっと古いハンディ機＋自作マイク（100円のヘッドフォンを分解してスピーカー部をダイナミックマイクとして使用）を使っていますが、さすがにこんなマイクでは音量が全く足りないので、以下の250円のアンプを間にかましています。

http://calibration.skr.jp/shouhin_list/ ... No094.html
秋月にも以前は置いてありました。今はどうだか・・・

電源は、無線機の回路図を見ながらマイク端子だか何だかのピンから取りました。
一応使えていますが、配線から何から全て素人工作なので、突然使えなくなったりして不安定なのが困りものです。

[おがた]

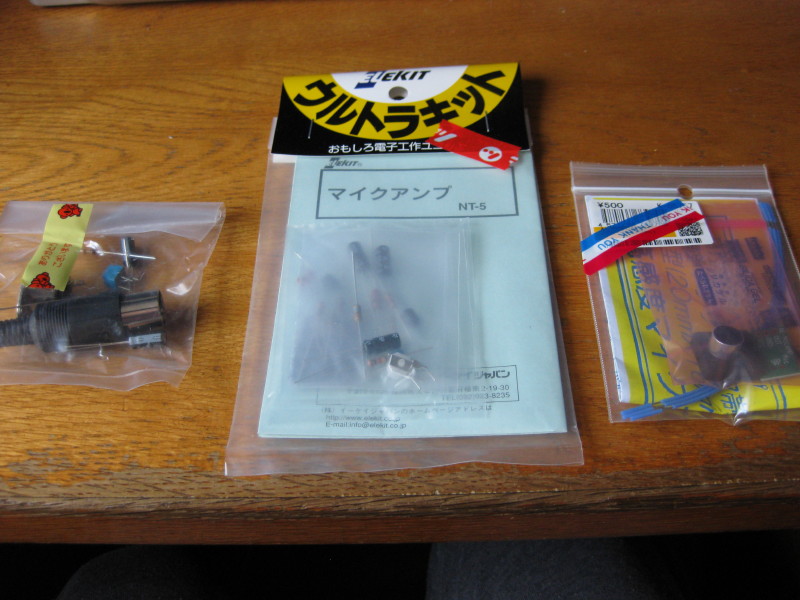

FCZ研究所のキットは有名ですよね。

・FCZマイクアンプ
・エレキットマイクアンプ
・秋月超小型アンプ
の3点盛りで行きますか！

追記：オーダーしたら6時間後には配達。Amazonより早い！FCZ分は在庫と蒲田で調達。役者は揃った

[おむすび]

おがたさんコメントありがとうございます。
伊豆でのテスト時もそうでしたがカーナビを介した携帯の通話テスト時にも着信は聞き取れますが送信が聞き取れないという現象がありました。
このような機能について知りませんでした。早速マニュアルを開いて設定変更をしてみました。

＜おむすびさん＞
　初荷２で変調が浅く、声が小さく聞こえていたのは、下記の方法で変えることでよくなるかもしれませんね。
１　VOL/SELキーを長押しする。
２　ダイヤルつまみを回して、F19　ＭＩＣ ＧＡＩＮ　を表示させる。
３　→キーをおして　、ダイヤルを回してMIN LOW NORMAL HIGH MAXから適当なレベルを選ぶ　　現在の設定がNORMALなら
　　一段下げたＬＯＷを選んでみましょう。
４　VOL/SELキーを押す

変更後のテストはしてませんがおがたさんのコメントを見ながら返信を書いていて間違った設定をしたことに気が付きました。
MIC GAINについて知識がないのでマイク感度を高くすればよいのかと思いLOWを選ぶところNORMALからHIGHにしてしまいました。
LOWにすると送信音が大きくなるということが解らないのですがご教授願えないでしょうか。
お願いします。

[おがた]

おむすびさん

申し訳ありません。私が引用したところの事象は、声が大きい事象での対応方法だったようです。
従いまして、声が小さい場合はNormalであればHighにすれべよいことになります。

＞MIC GAINについて知識がないのでマイク感度を高くすればよいのかと思いLOWを選ぶところNORMALからHIGHにしてしまいました。

おむすびさんの理解で正しいです。

[おがた]

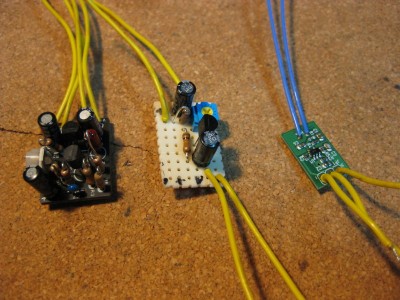

突貫工事の、机上実験の総合的な結果ですが。

エレキット＞FCZ研究所回路＞秋月アンプ

という結果になりました。予想通りといえば予想通りです

秋月アンプは、小さくでよいのですが、利得が大きすぎてこれから改造が必要（といっても抵抗を2本程度変更するだけですが）が必要となります。
エレキットとFCZ研究所回路の大差はあまりないように思えますが、高周波回り込み防止のLCフィルタも付いているので、エレキットに軍配を上げたいと思います

とりあえず電源は006P(9V)の電池でいいっすかね、Hagetatsさん。

[hagetats]

今週より「oga-tec仕入部長」に就任しました。
（実は、タダの使イッ走りです ）
さて、
本projectについて、一部パーツ以外、すべて調達完了しました。
（Mic-amp用；ケース,スイッチ,006P用スナップ のみ未達）
別途入手アンプの内容確認後、上記パーツ調達に着手します。
今晩、泥酔していなければ、ラボに配達します

ところで、
Ktel純正ジャックホルダー：￥105-でした。

[おがた]

仕入部長直々に調達していただきましてありがとうございました。

工事計画を立てたものの、とっつきやすいところから初めてしまいました

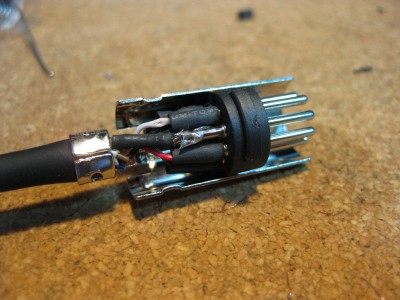

DINコネクタはこんな感じに仕上げていきます。

DINコネクタはこんな感じで仕上げます

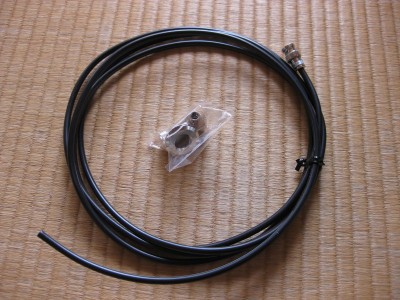

アンテナケーブルの無線機側のBNCコネクタ接続は完了。アンテナ側はプレートが出来たときに現物合わせで作成します。

アンテナ、無線機側BNCコネクタ接続完了。

写真には写っていませんが、ステレオスピーカー作成完了となっています。

さて、ここでKTELの秘密を。この写真に写っているのがDINコネクタに埋設されたアンプです。
説明書によると6dB程度ゲイン得ていると書かれていたので簡単な増幅回路かと思っていましたが、予想通り、コンデンサマイク
の電源を頼りにトランジスタ1個で増幅しているようです。

ついに明かされるKTELのナゾ

このケーブル、商品化しようかしら・・・

[しょち]

さて、ここでKTELの秘密を。この写真に写っているのがDINコネクタに埋設されたアンプです。
説明書によると6dB程度ゲイン得ていると書かれていたので簡単な増幅回路かと思っていましたが、予想通り、コンデンサマイク
の電源を頼りにトランジスタ1個で増幅しているようです。

このケーブル、商品化しようかしら・・・

ワタシも、複製しようと企んでいるのですが(笑)
回路の定数は読めましたでしょうか？

[おがた]

コレぐらいなら規格表と計算で設計できる・・・と思う

[おがた]

　粛々と作業は続きます。

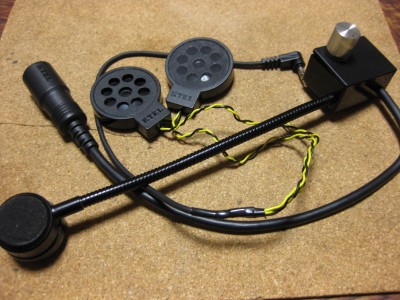

タカチの汎用ボックスを利用した脱着式マイク。はじめて作ったときには2度と同じものは出来ないと思っていましたが、
そんなこたあ無かった。定番商品として商品リストに載せようかしら。

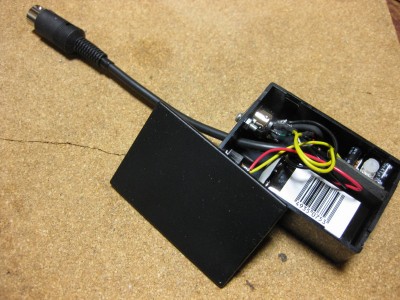

とりあえずマイクアンプ。無線機に合わせてゲインの調整が必要っぽい。私のハンディーに繋げると若干過変調気味になる。

[しょち]

お～、オガテックいい仕事してますね～。
ケーブル単体は製品化しません？(笑)

[おがた]

ブレッドボードを買う費用をのせてもいいのなら作ってもいいけど
って、ブレッドボード　ＥＩＣ－１０２Ｊ、秋月で買えば600円じゃん。
あと、半田付けするとき基板や、コネクタを固定するバイスみたいのもあると便利だなぁ～。

ちなみにナニ用をお望みですか？

＜参考＞
KTELのハンディー機接続用ケーブルKT032xxシリーズは5,500円+消費税
弊社製造の場合：部品代約1,000円
